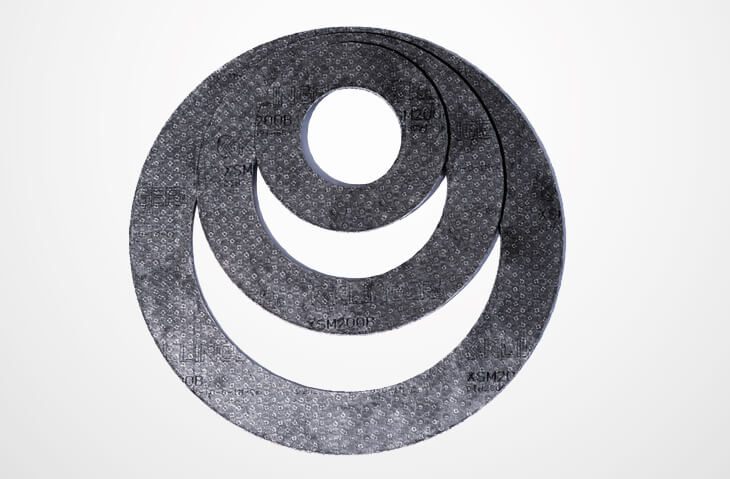

KLINGER® Graphite Laminate XSM

Wysokotemperaturowe uszczelnienie dla temperatur do 550°C.

Laminat grafitowy KLINGER® XSM jest odpowiedni zwłaszcza dla wysokich temperatur do 550°C.

Budowa

Materiał uszczelniający bez dodatku kleju, złożony ze specjalnie zabezpieczonego przed utlenianiem ekspandowanego grafitu i 0,1 mm wkładki perforowanej ze stali nierdzewnej. Materiał jest wolny od żywic, impregnatów czy innych składników organicznych. Z tego powodu jest wolny od ewentualnego ryzyka toksycznego. Zachowuje stałe właściwości fizyczne w całym zakresie temperaturowym.

Pole zastosowania

Laminat grafitowy KLINGER®XSM jest używany głównie w przemyśle motoryzacyjnym dzięki jego wyjątkowej odporności na utlenianie.

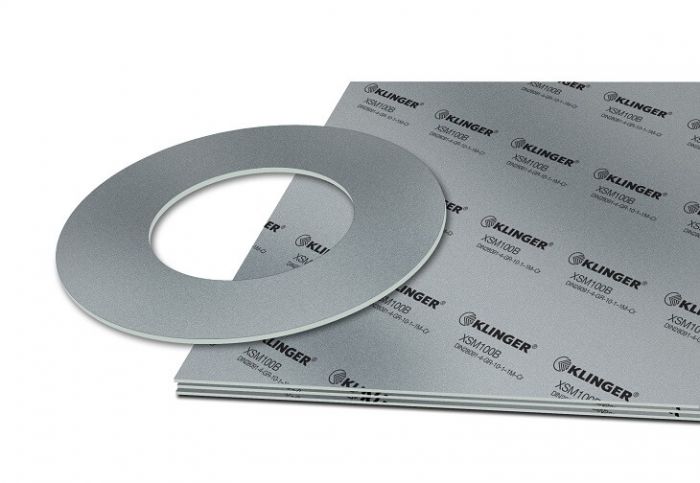

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

  • Specjalna folia grafitowa zabezpieczająca przed utlenianiem
  • Doskonała odporność chemiczna
  • Wyjątkowa odporność na wysokie temperatury
  • Mechaniczne połączenie wkładki perforowanej ze stali nierdzewnej z grafitem

Korzyści

  • Stałe właściwości fizyczne w całym zakresie temperaturowym
  • Bardzo dobra szczelność
  • Odpowiedni do zastosowania przy wysokich temperaturach

Typowe dane techniczne dla grubości 1.0, 1.5 i 2.0 mm



1.0 mm

1.5 mm

2.0 mm

Gęstość warstwy grafitowej

DIN 28090-2

g/cm3

1.0

1.0

1.0

Czystość grafitu1)

DIN 51903 %

≥ 99.0

≥ 99.0

≥ 99.0

Wzmocnienie metalowe

Wkładka ze stali perforowanej
Grubość
Ilość przekładek


mm

1.4401
0.10
1

(oder 1.4404)
0.10
1


0.10
1

Ściśliwość ASTM F 36 A

  % 25 - 35 30 - 40 35 - 45

Powracalność ASTM F 36 A

  % 15 - 20 15 - 20 12 - 18

Naprężenia resztkowe DIN 52913

16 h / 50 MPa / 300 °C MPa ≥ 46 ≥ 46 ≥ 46

Wytrzymałość wg metody Klingera
50 MPa

Ubytek grubości przy 23 °C
Ubytek grubości przy 300 °C

%
%
30 - 40
1 - 3
35 - 45
1 - 3
35 - 45
1 - 3

Przepuszczalność gazowa λ

DIN 28090-2 mg/s x m

< 0.06

< 0.10

< 0.10

Zawartość chlorków w warstwie grafitowej2)

DIN 28090-2 ppm ≤ 40 ≤ 40 ≤ 40

1) Jakość nuklearna z czystością grafitu ≥99,8 dostępna na życzenie
2) Szczegółowa specyfikacja użytego grafitu dostępna jest w Graphite Vademecum, które możemy dostarczyć na życzenie



Standardowe wymiary płyt

Wymiary 1000 x 1000 mm
Grubości 1.0 mm, 1.5 mm, 2.0 mm
Tolerancje Grubość ±5 %
Długość ±4 mm, Szerokość ±4 mm

Inne grubości, wymiary i tolerancje na życzenie.



Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
