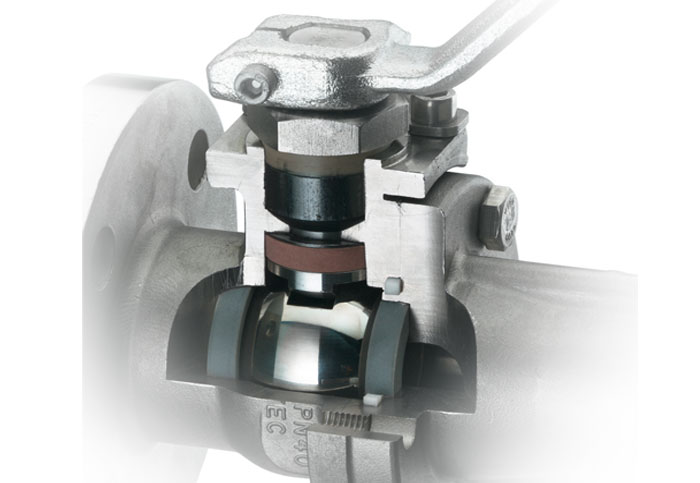

INTEC K200 - zawory kulowe kołnierzowe 2-częściowe

INTEC K2xx: System pierścieni osadczych z miękkim uszczelnieniem / uszczelnieniem z PEEK

Wysokiej klasy zawory kulowe dla przemysłu chemicznego. Sprawdzona konstrukcja i doskonała funkcjonalność techniczna. Zawory kulowe dostępne są w różnych kombinacjach materiałowych i o zróżnicowanych parametrach.

Koncepcja technologii systemu INTEC

Atesty zgodne z obowiązującymi przepisami
Jednolita konstrukcja systemu dla redukcji kosztów magazynowania
Brak pierścieni uszczelniających typu o-ring – uniwersalne zastosowanie
System dławnicowy całkowicie odporny na starzenie
Konstrukcja systemu oparta na zasadzie pierścienia stożkowego grafit/KF
Prawdziwe uszczelnienie pierwotne, bez podkładki ciernej i pierścienia łożyskowego, zastosowanie zasady pierścienia pływającego (pierścień stożkowy grafitowy w profilu KFGN)
Materiał trzpienia Duplex (1.4462), wykorzystano najlepszą wiedzę z zakresu technologii pomp
Wzmocniona konstrukcja trzpienia dla większego bezpieczeństwa w automatyce
Zgodność z FDA dla zastosowań farmaceutycznych
Zgodność z BAM dla tlenu (opcjonalnie)

Szczegóły produktu

16/40/63, Klasa 150/300

15-200, ½-8"

Materiał

Żeliwo szare, żeliwo sferoidalne, staliwo, stal nierdzewna

Temperatura

od -10 °C do +400 °C

Wykonanie

Kołnierzowe, końcówki gwintowane, końcówki do spawania (butt i socket weld)

Typ

Zawór tłoczkowy

Zalety produktu: System pierścienia uszczelniającego z miękkim uszczelnieniem / uszczelnienie z PEEK

Trójstronna komora pierścienia uszczelniającego
Redukcja ścierania, mikrodyfuzji i momentu obrotowego
Uzyskano najlepsze doświadczenia w przemyśle chemicznym
Szeroka gama materiałów uszczelniających:
- KFM
- KFGN (spiekany azotem)
- KFCM (do zastosowań w parze)
- PEEK (praca ciągła do +260°C)
Konstrukcja zgodna z normami DIN i ANSI

Akcessoria

Płaszcz grzewczy
Przedłużka dźwigni ręcznej
Przedłużka trzpienia
Jednostka blokująca – jednostka kłódki
Jednostka kratowa
Dźwignia ręczna z blokadą bagnetową
Jednostka zamykająca sprężyną – automatyczna dźwignia powrotu (‘uchwyt czuwakowy’)
Przekładnia (obsługiwana ręcznie)

Certyfikaty i atesty

Certyfikowany zgodnie z niemiecką ustawą o czystości powietrza VDI 2440, 100 000 cykli -40°C do +220°C
Fire-Safe z API 607 i DIN EN ISO 10497
Znak zatwierdzenia typu nr TÜV.A.318-15
Znak zatwierdzenia typu nr TÜ.AGG.431-09 dla zbiorników do transportu towarów niebezpiecznych (opcjonalnie)
SIL2
ATEX 2014/34/UE
Certyfikat badania TTC (opcjonalnie)
Certyfikowany zgodnie z API 6D (opcjonalnie)

Wykonania specjalne

Wykonania specjalne, takie jak Duplex, Super Duplex, Hastelloy B2/C4/C276, tytan, cyrkon, Monell, nikiel itp.

Informacje ogólne

Podane wartości ciśnienia i temperatury mają charakter orientacyjny. W celu doboru odpowiedniego projektu prosimy
o zapoznanie się z wykresem pT w odpowiedniej karcie katalogowej. Głównym kryterium kodu materiałowego jest materiał podstawowy korpusu i nakrętki. Wydajność i żywotność zaworów KLINGER zależą w dużej mierze od prawidłowego przechowywania i montażu – czynników niezależnych od producenta. Możemy jednak ręczyć za doskonałą jakość naszych produktów. Mając to na uwadze, prosimy również o zapoznanie się z naszą instrukcją obsługi.
