KLINGER^® Graphite Laminate PDM

Uszczelnienie z czystego grafitu o wyższej gęstości z dwiema perforowanymi metalowymi wkładkami.

Budowa

Materiał uszczelniający bez dodatku kleju, złożony z ekspandowanego grafitu z dwiema 0,1 mm wkładkami perforowanymi ze stali nierdzewnej. Materiał jest wolny od żywic, impregnatów czy innych składników organicznych. Z tego powodu jest wolny od ewentualnego ryzyka toksycznego. Posiada niezmienne właściwości fizyczne w całym zakresie temperaturowym.

Pole zastosowania

Laminat grafitowy KLINGER®PDM jest odpowiedni do zastosowania przy wysokich ciśnieniach, gorącej wodzie i parze, w wysokich temperaturach do 450^oC.

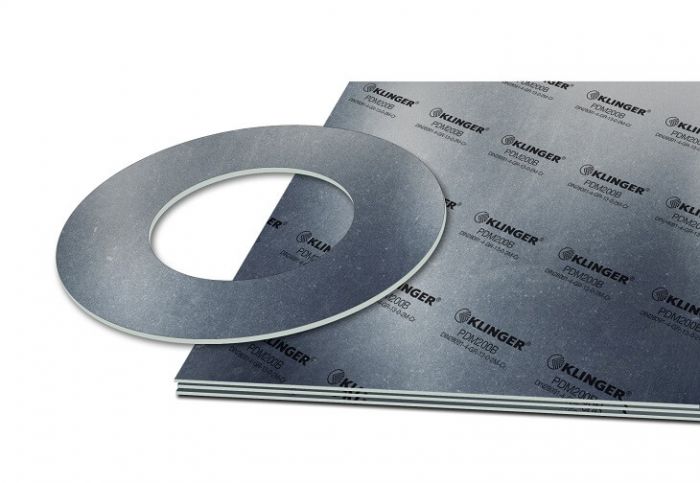

KLINGERSIL® C-4300 ist eine universelle Hochdruckdichtung.

Kluczowe właściwości

Mechaniczne połączenie grafitu z wkładką perforowaną ze stali nierdzewnej
Nie zawiera żywic organicznych i brak ryzyka toksycznego
Doskonała odporność chemiczna
Doskonała odporność na wysokie temperatury

Korzyści

Stałe właściwości fizyczne w całym zakresie temperaturowym
Bardzo dobra szczelność
Odpowiednie do zastosowania przy wysokich ciśnieniach

Typowe dane techniczne dla grubości 1.0, 1.5 i 2.0 mm

			1.0 mm	1.5 mm	2.0 mm
Gęstość warstwy grafitowej	DIN 28090-2	g/cm³	1.3	1.3	1.3
Czystość grafitu¹⁾	DIN 51903	%	≥ 99.0	≥ 99.0	≥ 99.0
Wzmocnienie metalowe	Wkładka z metalu perforowanego Grubość Ilość przekładek	mm	1.4401 0.10 2	(oder 1.4404) 0.10 2	0.10 2
Ściśliwość ASTM F 36 A		%	15 - 25	15 - 25	15 - 25
Powracalność ASTM F 36 A		%	35 - 45	35 - 45	35 - 45
Naprężenia resztkowe DIN 52913	16 h / 50 MPa / 300 °C	MPa	≥ 48	≥ 48	≥ 48
Wytrzymałość wg metody Klingera 50 MPa	Ubytek grubości przy 23 °C Ubytek grubości przy 300 °C	% %	20 - 28 1 - 3	20 - 28 1 - 3	20 - 28 1 - 3
Przepuszczalność gazowa λ	DIN 28090-2	mg/s x m	< 0.08	< 0.10	< 0.10
Zawartość chlorków w warstwie grafitowej²⁾	DIN 28090-2	ppm	≤ 40	≤ 40	≤ 40

¹) Jakość nuklearna z czystością grafitu ≥99,8 dostępna na życzenie
²) Szczegółowa specyfikacja użytego grafitu dostępna jest w Graphite Vademecum, które możemy dostarczyć na życzenie

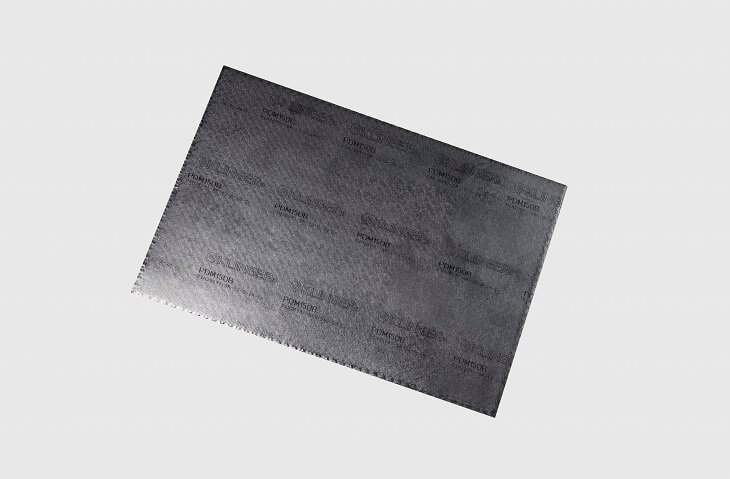

Standardowe wymiary płyt

Wymiary	1000 x 1000 mm, 2000 x 1000 mm, 1500 x 1500 mm
Grubości	1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Tolerancje	Grubość ±5 % Długość ±4 mm, Szerokość ±4 mm

Inne grubości, wymiary i tolerancje na życzenie.

Funkcjonalność i trwałość

Prawidłowa praca oraz trwałość uszczelek zależy w dużym stopniu od odpowiedniego ich przechowywania oraz montażu, czyli czynników znajdujących się poza kontrolą producenta. Możemy, pomimo tego, zapewnić o wysokiej jakości naszych wyrobów.
